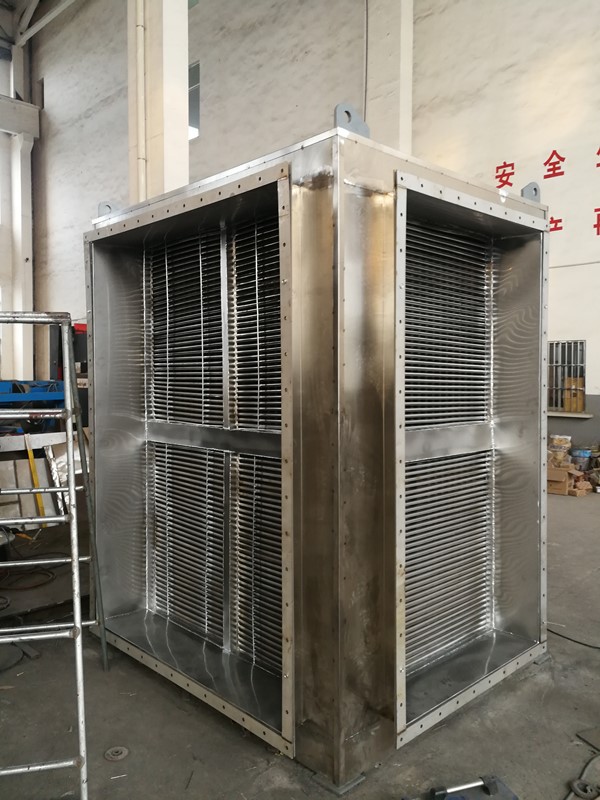

設備特點；
l 板式換熱器與流體接觸部分全部采用不銹鋼材料，解決SO2露點腐蝕的問題，這樣可以回收低于160℃的煙氣熱量。
l 板片采用全模壓結構，加工復雜，但結構穩定不變形，且用鋼量僅為列管的三分之一。
l 設備采用新型的板片結構，大大提高了換熱器傳熱膜系數，傳熱效率是普通列管和翅片管的2∽3倍，總傳熱膜系數可達40W/m2·K以上。
l 具有設備緊湊、重量輕、占地面積小、安裝方便等特點，可以安裝在建筑物上。
l 設備為全焊接結構，解決了密封墊泄露的問題。
l 板片采用彈性焊接結構和采用特殊的膨脹節結構，解決了由于熱膨脹損壞設備的問題，所以設備可以用于高溫系統，熱流體高工作溫度可達800℃。
l 氣—?dú)獍迨綋Q熱器采用模塊化的設計結構，可以隨意的組合，單臺組裝面積可達10000m2。
l 采用組合保溫材料，設備壁溫≤60℃。
設備裝機系列及主要尺寸表
|
型號
|
|
GW-30
|
GW-40
|
GW-50
|
GW-60
|
GW-70
|
GW-80
|
|
換熱面積（㎡）
|
|
30
|
40
|
50
|
60
|
70
|
80
|
|
安裝重量（KG）
|
|
360
|
450
|
540
|
650
|
760
|
920
|
|
安裝尺寸
|
A
|
510
|
650
|
800
|
945
|
1090
|
1230
|
|
|
B
|
410
|
550
|
700
|
845
|
990
|
1130
|
|
|
C
|
610
|
750
|
900
|
1045
|
1190
|
1330
|
|
|
D
|
730
|
870
|
1020
|
1160
|
1300
|
1450
|
|
注：熱流體溫度高于55℃
|
|||||||
熱換器主要技術參數
|
板片外形尺寸
|
1200X800mm
|
板片厚度
|
0.5—0.8mm
|
|
波紋深度
|
6mm
|
傳熱系數
|
30—40W/㎡.k
|
|
當量直徑
|
14mm
|
高熱流體工作溫度
|
800℃
|
|
板片材質
|
≤600℃
|
普通不銹鋼、耐酸不銹鋼304、316、316L
|
|
|
＞600℃
|
耐熱不銹鋼309、309S、310、310S
|
||
設計選型數據收集表
|
熱流體數據
|
冷流體數據
|
||
|
流量（Nm3/h）
|
|
流量（Nm3/h）
|
|
|
進換熱器溫度（℃）
|
|
進換熱器溫度（℃）
|
|
|
出換熱器溫度（℃）
|
|
出換熱器溫度（℃）
|
|
|
允許阻力降（mmH2O）
|
|
允許阻力降（mmH2O）
|
|
|
組成（mol%）
|
|
組成（mol%）
|
|
|
O2
|
|
O2
|
|
|
N2
|
|
N2
|
|
|
H2O
|
|
H2O
|
|
|
鹵素
|
|
鹵素
|
|
|
粉塵
|
|
粉塵
|
|
|
其它
|
|
其它
|
|
注：必須提供以上4個溫度要求的其中三個 板式換熱器不得用于含鹵素的場合
板式換熱器不得用于含有粉塵的場合
三、應用領域：
1、石油化工（塑料、橡膠、合成纖維、合成樹脂和有機化工等）
2、表面涂裝（汽車、摩托車、自行車、船舶、玩具、家電、家具、建材、制鞋 、膠帶、膠片、磁帶、印刷等）
3、電子（芯片、電路板、電子元件、電線電纜等）
4、木材工業（人造板、墻紙、地板等）
5、醫藥、農藥及染料
6、污水廠
7、石油及有機物儲運
8、鑄造工業
1、石油化工（塑料、橡膠、合成纖維、合成樹脂和有機化工等）
2、表面涂裝（汽車、摩托車、自行車、船舶、玩具、家電、家具、建材、制鞋 、膠帶、膠片、磁帶、印刷等）
3、電子（芯片、電路板、電子元件、電線電纜等）
4、木材工業（人造板、墻紙、地板等）
5、醫藥、農藥及染料
6、污水廠
7、石油及有機物儲運
8、鑄造工業
