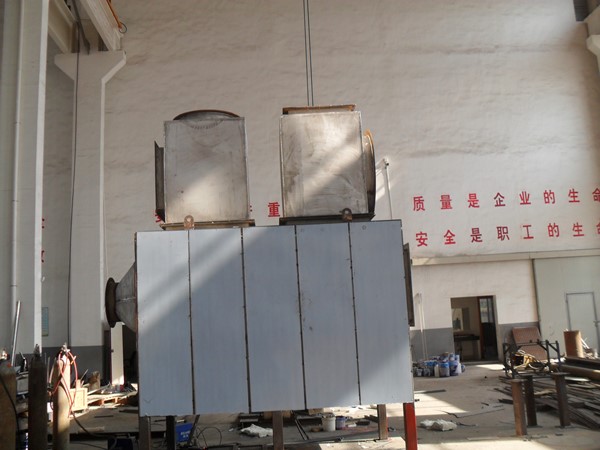

含塵煙氣用氣氣板式換熱器

聯系我們

設備特點；

l 板式換熱器與流體接觸部分全部采用不銹鋼材料，解決SO₂露點腐蝕的問題，這樣可以回收低于160℃的煙氣熱量。

l 板片采用全模壓結構，加工復雜，但結構穩定不變形，且用鋼量?jī)H為列管的三分之一。

l 設備采用新型的板片結構，大大提高了換熱器傳熱膜系數，傳熱效率是普通列管和翅片管的2∽3倍，總傳熱膜系數可達40W/m²·K以上。

l 具有設備緊湊、重量輕、占地面積小、安裝方便等特點，可以安裝在建筑物上。

l 設備為全焊接結構，解決了密封墊泄露的問題。

l 板片采用彈性焊接結構和采用特殊的膨脹節結構，解決了由于熱膨脹損壞設備的問題，所以設備可以用于高溫系統，熱流體高工作溫度可達800℃。

l 氣—?dú)獍迨綋Q熱器采用模塊化的設計結構，可以隨意的組合，單臺組裝面積可達10000m²。

l 采用組合保溫材料，設備壁溫≤60℃。

設備裝機系列及主要尺寸表

型號		GW-30	GW-40	GW-50	GW-60	GW-70	GW-80
換熱面積（㎡）		30	40	50	60	70	80
安裝重量（KG）		360	450	540	650	760	920
安裝尺寸	A	510	650	800	945	1090	1230
	B	410	550	700	845	990	1130
	C	610	750	900	1045	1190	1330
	D	730	870	1020	1160	1300	1450
注：熱流體溫度高于55℃

熱換器主要技術參數

板片外形尺寸	1200X800mm	板片厚度	0.5—0.8mm
波紋深度	6mm	傳熱系數	30—40W/㎡.k
當量直徑	14mm	高熱流體工作溫度	800℃
板片材質	≤600℃	普通不銹鋼、耐酸不銹鋼304、316、316L
板片材質	＞600℃	耐熱不銹鋼309、309S、310、310S

設計選型數據收集表

熱流體數據		冷流體數據
流量（Nm3/h）		流量（Nm3/h）
進換熱器溫度（℃）		進換熱器溫度（℃）
出換熱器溫度（℃）		出換熱器溫度（℃）
允許阻力降（mmH2O）		允許阻力降（mmH2O）
組成（mol%）		組成（mol%）
O2		O2
N2		N2
H2O		H2O
鹵素		鹵素
粉塵		粉塵
其它		其它

注：必須提供以上4個溫度要求的其中三個 板式換熱器不得用于含鹵素的場合

板式換熱器不得用于含有粉塵的場合

三、應用領域：
1、石油化工（塑料、橡膠、合成纖維、合成樹脂和有機化工等）
2、表面涂裝（汽車、摩托車、自行車、船舶、玩具、家電、家具、建材、制鞋、膠帶、膠片、磁帶、印刷等）
3、電子（芯片、電路板、電子元件、電線電纜等）
4、木材工業（人造板、墻紙、地板等）
5、醫藥、農藥及染料
6、污水廠
7、石油及有機物儲運
8、鑄造工業
